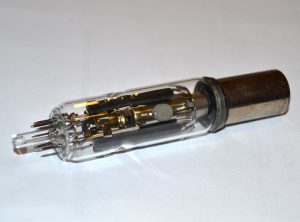

Трубка рентгеновская электронная, малогабаритная, четырехэлектродная, металлостеклянная, с заземленным анодом

НАЗНАЧЕНИЯ ЭЛЕКТРОДОВ ТРУБКИ:

  • Анод – электрод, являющийся источником рентгеновского излучения. Анод электрически связан с фланцем.
  • Катод – электрод, являющийся источником электронов. К катоду прикладывается анодное напряжение.
  • Винельт – электрод трубки, изменением напряжения на котором осуществляется управление анодным током трубки.
  • Фокусирующий электрод – управляет диаметром электронного пятна на аноде.
  • Накал – дополнительный электрод трубки, на который подается напряжение питания нагревателя катода трубки



РЕНТГЕНОВСКИЕ ПАРАМЕТРЫ ТРУБКИ

Материал анода трубки …………………………………………………………………………..Берилий
Форма фокусного пятна трубки ………………………………………………………………Круглое
Размер фокусного пятна трубки в диапазоне анодных напряжений
Иа=25…40кВ и анодной мощности Ра=0…5Вт, не более (мкм) ……………….10-30
Напыление на аноде трубки …………………………………………………………………….Молибден

Анодное пятно замеряется на уровне интенсивности излучения 50% от амплитудного значения.



ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ТРУБКИ

Рабочее напряжение на аноде Иа, (кВ), (1) …………………………………………….- 40

Предельное анодное напряжение И апд, (кВ), (1) ………………………………….- 45

Предельно допустимая анодная мощность, Запд, не менее, (Вт), (2) ……..5 (10)

Предельно допустимый диапазон напряжений
на винельте Ивпд, (В), (3) ……………………………………………………………………..0…- 150

Напряжение запирания трубки на винельте
(Иа=Иапд, Iа<1мкА, Ивз не более, (В), (3) …………………………………………….-120

Напряжение отпирания трубки на винельте
(Иа=15кВ, Iа=200 мкА, Иво, не менее (В),(3) ………………………………………..- 4

Диапазон напряжений на фокусирующем электроде Ифэ, кВ ……………..+3-10

Номинальное действующее значение напряжения
питания накала, Инн, (В), (4) ……………………………………………………………….6,3

Допустимый разброс значений напряжения питания накала (%) ………..± 5

Ток питания накала трубки в установившемся режиме
при И=Инн, Iнн, не более, (5) ………………………………………………………………90мА  0,3 А

Знак управляющего напряжения указывается относительно катода трубки. Предусматривается два варианта исполнения с анодной подложкой из бериллия (5Вт) и алмаза (10Вт). Накал катода косвенный.

(1) Напряжение задается относительно заземляемого анода трубки.
(2) При температуре а основании анодного стакана (месте его спайки со стеклянным баллоном) не более 70˚С.
(3) Напряжение задается относительно катода трубки.
(4) Допускоется питание нагревателя катода переменным напряжением, отличающимся по форме от синусоидального, с частотой до 250кГц.
(5) Возможны два варианта катодов с разными токами накалов.



ГАБАРИТНЫЕ РАЗМЕРЫ ТРУБКИ:

Стабильность положения электронного пятна высокая . Определяется стабильностью подающих напряжения (напряжение анода и напряжение фокусирующего электрода) с блока питания.



ЦОКОЛЕВКА ТРУБКИ
